应用领域

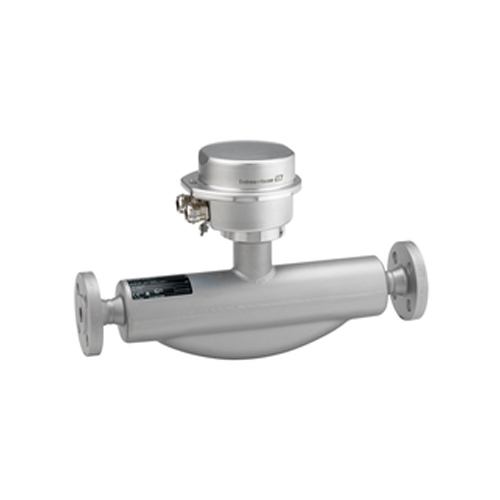

Promass F流量计在变化的过程条件下仍能精确测量，与现有的最小型变送器配套使用，Promass F 100流量计用于测量最小流量，是系统集成商、撬装设备制造商以及其他设备制造商的首选。Promass F 100流量计采用超紧凑型不锈钢的卫生型外壳，可安装在空间狭小的测量场合。

• 科里奥利力测量原理不受流体本身的物理性质（例如粘度或密度）影响。

• 在多变、苛求的过程条件下，高精度测量液体和气体流量。

设备特性

• 质量流量测量误差： ±0.05% (PremiumCal)

• 第二腔室可承受额定压力： 40 bar (580 psi)

• 公称直径：DN 8 to 250 (3/8 to 10")

• 坚固的超紧凑型变送器外壳

• 高防护等级：IP69K

• 带现场显示

优势

• 最高过程安全性 - 抗扰动，可用于最苛刻的测量场合

• 减少过程测量点 - 多变量测量（流速、密度、温度）

• 节省安装空间 - 无需进出口直管段

• 精小型变送器 - 可测量最小流量

• 省时的现场操作，无需额外的软件与硬件 - 内置网络服务器

• 综合验证 - Heartbeat 技术

产品规格参数

测量原理

科里奥利质量流量

产品标题

Flowmeter with premium accuracy, robustness and an ultra-compact transmitter.

Highest measurement performance for liquids and gases under varying, demanding process conditions.

传感器特点

Highest process safety – immune to fluctuating and harsh environments. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in-/outlet run needs.

Mass flow: measurement error ±0.05 % (PremiumCal). Medium temperature up to +240 °C (+464 °F). Nominal diameter: DN 8 to 250 (³⁄₈ to 10").

变送器特点

Space‐saving transmitter – full functionality on the smallest footprint. Time‐saving local operation without additional software and hardware – integrated web server. Integrated verification – Heartbeat Technology.

Robust, ultra-compact transmitter housing. Highest degree of protection: IP69. Local display available.

公称口径范围

DN 8...250 (⅜...10")

接液部件材质

测量管：1.4539 (904L)、1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金

连接部件：1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金

测量变量

质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度

最大测量误差

质量流量（液体）：±0.1 %（标准）、0.05 %（可选）

体积流量（液体）：±0.1 %

质量流量（气体）：±0.35 %

密度（液体）：±0.0005 g/cm³

测量范围

0...2 200 000 kg/h (0...80 840 lb/min)

最大过程压力

PN 100，Cl. 600，63K

介质温度范围

标准：–50...+150 °C (–58...+302 °F)

可选：–50...+240 °C (–58...+464 °F)

环境温度范围

标准：–40...+60 °C (–40...+140 °F)

可选：–50...+60 °C (–58...+140 °F)

传感器外壳材质

1.4301/1.4307 (304L)，耐腐蚀

变送器外壳材质

一体式：铝合金AlSi10Mg涂层

一体式/超紧凑型一体式：1.4301 (3041.4404 316)

防护等级

标准：IP66/67，Type 4X

可选：IP69

显示/操作

4行背光显示（无现场操作）

通过网页服务器和调试软件设置

输出

4...20 mA HART（有源）

脉冲/频率/开关量输出（无源）

输入

无

数字通信

HART、Modbus RS485、EtherNet/IP、PROFIBUS DP、PROFINET

电源

20...30 VDC

防爆认证

ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC

产品安全性

CE认证、C-tick认证、EAC认证

计量认证和证书

在认证标定装置上执行标定（符合ISO/IEC 17025标准）

Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）

船级认证和证书

ABS（美国船级社）

BV（法国船级社）

LR（劳氏船级社）

压力认证和证书

PED、CRN、AD 2000

材料证书

3.1材料证书

NACE MR0175/MR0103，PMI，焊接测试遵循EN ISO、ASME、NORSOK标准

卫生型认证和证书

3-A、EHEDG
