应用领域

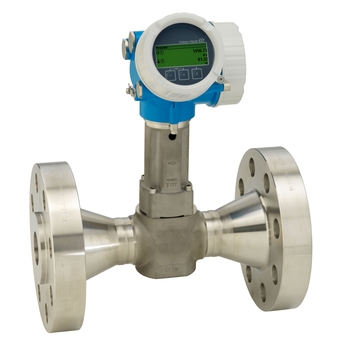

Prowirl O是在高压严苛工况下可靠进行气体和蒸汽过程控制的理想选择。仪表安装在主工艺段和辅助工艺段中均具有最高安全性。Prowirl O 200是真正的两线制回路供电流量计，使用经济，且能够无缝集成至现有系统中。在危险区中具有最高操作安全性。Heartbeat Technology（心跳技术）始终确保过程安全。

• 测量原理特别适用于湿蒸汽/饱和蒸汽/过热蒸汽、气体和液体（以及低温介质）测量

• 高压应用场合的测量专家

仪表特点

• 在压力等级不超过PN 250（Cl. 1500）的场合中测量饱和蒸汽的质量流量

• 完全符合NACE（MR0175/MR0103）标准

• 压力传感器安装灵活

• 显示单元配备数据传输功能

• 双腔室外壳坚固耐用

• 工厂安全性：通过多项国际认证（SIL，防爆）

优势

• 更优过程控制：内置蒸汽和气体的温度和压力测量

• 提升流量测量的机械完整性：特殊传感器设计

• 即使介质雷诺数低至Re 10 000，测量精度仍保持不变：涡街流量计本体具有高线性度

• 高长期稳定性：电容式传感器无漂移，坚固耐用

• 接线方便：仪表配备独立接线腔，各种以太网选项

• 操作安全：无需打开仪表

• 带自校验功能：Heartbeat Technology 心跳技术

产品规格参数

测量原理

涡街

产品标题

Flowmeter optimized for requirements of high-pressure mating pipes.

Better process control – integrated temperature and pressure measurement for steam and gases.

The specialist for applications with high process pressure.

传感器特点

Increased mechanical integrity for flow measurement – special sensor design. Same accuracy down to Re 10 000 – most linear Vortex meter body. Long-term stability – robust drift-free capacitive sensor.

Saturated steam mass flow up to PN 250 (Class 1500). Full compliance with NACE (MR0175/MR0103). Flexible positioning of pressure cell.

变送器特点

Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.

Display module with data transfer function. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area).

公称口径范围

DN 15...300 (½...12")

接液部件材质

测量管：1.4408 (CF3M)

DSC传感器：UNS N07718，类同Alloy 718 (2.4668L)合金

连接部件：1.4404/F316/F316L

测量变量

体积流量、质量流量、校正体积流量、能量流、热流量差值、温度

最大测量误差

体积流量（液体）：±0.75 %

体积流量（蒸气、气体）：±1.00 %

质量流量（饱和蒸气）：±1.7%（温度补偿）；±1.5%（温度/压力补偿）

质量流量（过热蒸气、气体）：±1.5（温度/压力补偿）；±1.7%（温度补偿 + 外部压力补偿）

质量流量（液体）：±0.85%

测量范围

液体：0.06...1700 m³/h (0.035...1000 ft³/min)

取决于介质：水，1 bar (14.5 psi)绝压，20 °C (68° F)

蒸气、气体：0.3...22000 m³/h (0.18...13000 ft³/min)

取决于介质：蒸气，180 °C (356 °F)，10 bar (145 psi)绝压；空气，25 °C (77 °F)，4.4 bar (63.8 psi)绝压

最大过程压力

PN 250，Cl. 1500，40K

介质温度范围

标准型：–40...+260 °C (–40...+500 °F)

高温型/低温型：–200...+400 °C (–328...+752 °F)

环境温度范围

一体式（标准）：–40...+80 °C (–40...+176 °F)

一体式（可选）：–50...+80 °C (–58...+176 °F)

分体式（标准）：–40...+85 °C (–40...+185 °F)

分体式（可选）：–50...+85 °C (–58...+185 °F)

传感器外壳材质

传感器接线盒：铝合金AlSi10Mg涂层；1.4408 (CF3M)

变送器外壳材质

铝合金AlSi10Mg涂层：1.4404 (316L)

防护等级

一体式仪表：IP66/67, type 4X

分体式传感器：IP66/67, type 4X

分体式变送器：IP66/67, type 4X

显示/操作

四行背光显示，触摸键操作（外部操作）

通过现场显示屏和调试软件设置

提供分离型显示单元

输出

4...20 mA HART（无源）

4...20 mA（无源）

脉冲/频率/开关量输出（无源）

输入

4...20 mA (无源信号)

数字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus

电源

12...35 VDC（4...20 mA HART，带/不带脉冲/频率/开关量输出）

12...30 VDC（4...20 mA HART，4...20 mA）

12...35 VDC（4...20 mA HART，脉冲/频率/开关量输出，4...20 mA输入）

9...32 VDC（PROFIBUS PA，脉冲/频率/开关量输出）

防爆认证

ATEX、IECEx、cCSAus

产品安全性

CE认证、C-Tick认证、EAC认证

功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

计量认证和证书

在认证标定装置上执行标定（符合ISO/IEC 17025标准）

Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）

船级认证和证书

ABS、LR、BV

压力认证和证书

PED、CRN、AD 2000

材料证书

3.1材料证书

NACE MR0175/MR0103、PMI（特殊选型）；仅适用Cl. 900/1500：焊接测试符合ISO 15614‐1标准，类同ASME IX（特殊选型）
