应用领域

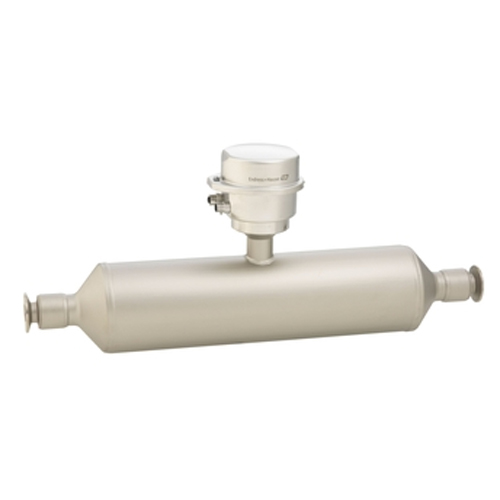

单直管设计的Promass I 100流量计除了同普通科氏力质量流量计一样可测量质量流量、密度与温度外，还可在线测量粘度。与现有的最小型变送器配套使用，Promass I 100流量计可用于测量最小流量，是系统集成商、撬装设备制造商以及其他设备制造商的首选。

• 科氏力测量原理不受流体本身的物理性质（比如粘度和密度）影响。

• 适用于要求压损低和缓流场合的液体和气体测量。

设备特性

• 易清洗的单直管系统

• TMB®技术

• 测量管采用钛合金材料制造

• 坚固的超紧凑型变送器外壳

• 高防护等级：IP69K

• 带现场显示

优势

• 节能 - 全通经设计，可将压损降至最低

• 减少过程测量点 - 多变量测量（流速、密度、温度）

• 节省安装空间 - 无需进出口直管段

• 精小型变送器 - 可测量最小流量

• 省时的现场操作，无需额外的软件与硬件 - 内置网络服务器

• 综合验证 - Heartbeat 技术

产品规格参数

测量原理

科里奥利质量流量

产品标题

Combines in-line viscosity and flow measurement with an ultra-compact transmitter.

Measuring liquids and gases in applications requiring low pressure loss and gentle fluid treatment.

传感器特点

Energy‐saving – full-bore design enables minimal pressure loss. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in-/outlet run needs.

Straight, easy-to-clean single-tube system. TMB technology. Measuring tube made of Titanium.

变送器特点

Space‐saving transmitter – full functionality on the smallest footprint. Time‐saving local operation without additional software and hardware – integrated web server. Integrated verification – Heartbeat Technology.

Robust, ultra-compact transmitter housing. Highest degree of protection: IP69. Local display available.

公称口径范围

DN 8...80 (⅜...3")

接液部件材质

测量管：9级钛

连接部件：2级钛

测量变量

质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度、粘度

最大测量误差

质量流量（液体）：±0.1 %

体积流量（液体）：±0.1 %

质量流量（气体）：±0.5 %

密度（液体）：±0.0005 g/cm³

测量范围

0...180 000 kg/h (0...6600 lb/min)

最大过程压力

PN 100，Cl. 600，63K

介质温度范围

–50...+150 °C (–58...+302 °F)

环境温度范围

标准：–40...+60 °C (–40...+140 °F)

可选：–50...+60 °C (–58...+140 °F)

传感器外壳材质

1.4301/1.4307 (304L)，耐腐蚀

变送器外壳材质

一体式：铝合金AlSi10Mg涂层

一体式/超紧凑型一体式：1.4301 (304)

防护等级

标准：IP66/67，Type 4X

可选：IP69

显示/操作

四行背光显示（无现场操作）

通过网页服务器和调试软件设置

输出

4...20 mA HART（有源）

脉冲/频率/开关量输出（无源）

输入

无

数字通信

HART、Modbus RS485、EtherNet/IP、PROFIBUS DP、PROFINET

电源

20...30 VDC

防爆认证

ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC

产品安全性

CE认证、C-tick认证、EAC认证

计量认证和证书

在认证标定装置上执行标定（符合ISO/IEC 17025标准）

Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）

压力认证和证书

PED、CRN

材料证书

3.1材料证书

卫生型认证和证书

3-A、EHEDG
