应用领域

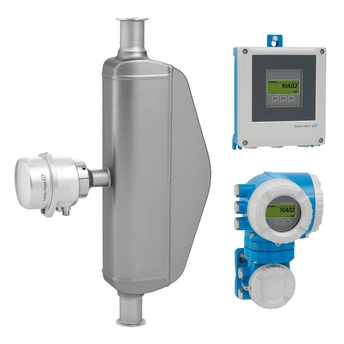

Promass S 500单管质量流量计易清洗，能够自排空，符合食品和饮料行业的严格卫生要求。创新的分体式变送器设计保证了在苛刻工况条件下具有安装灵活性和操作安全性。提供多种通信方式，最多4路可设置输入/输出、现场总线、工业以太网和无线HART，实现无缝系统集成。内置Heartbeat Technology心跳技术，始终保证合规。

测量原理不受流体物理特性的影响(例如：粘度和密度)。

在卫生型应用中要求最佳自排空应用的专用流量计。

仪表特点

多种卫生型过程连接

3A认证和EHEDG认证

CIP/SIP清洗后能够快速恢复

分体式仪表，最多带4路输入/输出，卫生型过程连接，传感器外壳防护等级：IP69

背光显示、触摸键控制和WLAN访问

传感器和变送器通过标准电缆连接

优势

高过程安全性：自排空测量管设计，易清洗

较少过程测量点：多参数测量(流量、密度、温度)

节省安装空间：无前/后直管段长度要求

完整查看过程信息和诊断信息：提供多种用户自定义输入/输出组合方式和以太网

降低复杂性和多样性：用户自定义输入/输出功能

自带验证功能：内置Heartbeat Technology (心跳技术)

产品规格参数

测量原理

科里奥利质量流量

产品标题

Easy-to-clean device with self-drainable single-tube system, as remote version with up to 4 I/Os.

Dedicated to applications requiring optimal cleanability under hygienic conditions.

传感器特点

Increased process safety – easily cleanable and fully self-drainable tube design. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in-/outlet run needs.

Large range of hygienic process connections. 3-A and EHEDG conform. Fast recovery from CIP/SIP.

变送器特点

Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurable I/O functionality. Integrated verification – Heartbeat Technology.

Remote version with up to 4 I/Os; hygienic sensor connection housing with IP69. Backlit display with touch control and WLAN access. Standard cable between sensor and transmitter.

公称口径范围

DN 8...50 (⅜...2")

接液部件材质

测量管：1.4435 (316L)

连接部件：1.4435 (316L)、1.4404 (316/316L)

测量变量

质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度

最大测量误差

质量流量（液体）：±0.10 %

体积流量（液体）：±0.10 %

质量流量（气体）：±0.50 %

密度（液体）：±0.0005 g/cm³

测量范围

0...70 000 kg/h (0...2570 lb/min)

最大过程压力

PN 40，Cl. 150，20K

介质温度范围

–50...+150 °C (–58...+302 °F)

环境温度范围

标准：–40...+60 °C (–40...+140 °F)

可选：–50...+60 °C (–58...+140 °F)

传感器外壳材质

1.4301 (304)，耐腐蚀

传感器接线盒（标准）：铝合金AlSi10Mg涂层

传感器接线盒（可选）：1.4301 (304)、1.4404 (316L)

变送器外壳材质

聚碳酸酯；铝合金AlSi10Mg涂层

防护等级

分体式传感器（标准）：IP66/67，Type 4X

分体式传感器（可选）：IP69。分体式变送器：IP66/67, Type 4X

显示/操作

四行背光显示，触摸键操作（外部操作）

通过现场显示单元和调试软件设置

输出

4路输出：

4...20 mA HART（有源/无源）

4...20 mA WirelessHART

4...20 mA（有源/无源）

脉冲/频率/开关量输出（有源/无源）

双脉冲输出（有源/无源）

继电器输出

输入

状态输入

4...20 mA输入

数字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA

电源

24 VDC

100...230 VAC

100...230 VAC / 24 VDC（非危险区）

防爆认证

ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC

产品安全性

CE认证、C-tick认证、EAC认证

功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

计量认证和证书

在认证标定装置上执行标定（符合ISO/IEC 17025标准）

Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）

压力认证和证书

PED、CRN

材料证书

3.1材料证书

卫生型认证和证书

3-A、EHEDG
