采用无油陶瓷传感器的数字式压力变送器，适用于气体和液体测量

应用领域

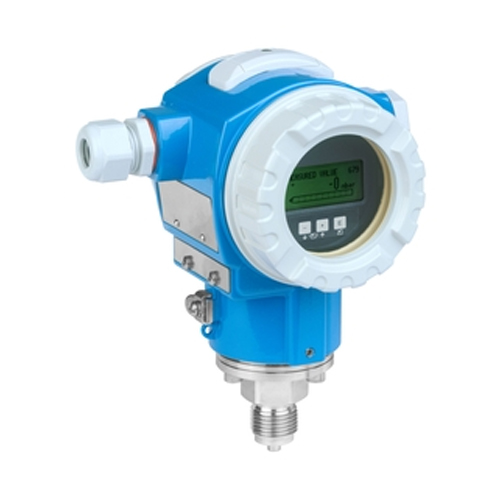

Cerabar PMC71数字式压力变送器采用无油电容式陶瓷测量元件，主要用于过程工业和卫生行业，可测量液体和气体的压力、液位、体积和质量。PMC71使用耐真空陶瓷膜片，确保测量系统高度安全。量程可调，快速设定功能使调试更简单，节省成本和时间。设计符合IEC61508标准，满足SIL2/3功能安全要求。

• 双腔室铝或不锈钢 (316L) 外壳

• 过程连接：始于 1.5" 螺纹, 法兰, 卡箍式或卫生型过程连接

• 温度范围： -40 至 +150°C (-40 至 +302°F)

• 压力范围：+100mbar 至 +40bar (+1.5 至 +600psi)

• 精度范围：±0.05%, "铂金版" ±0.025%

• 国际防爆认证, WHG溢出保护, SIL, 卫生型认证, 船级认证

优势

• 过载保护——高精度陶瓷传感器 (99.9% Al2O3)。最适用于真空、腐蚀性和研磨性介质。

• HistoROM®/M-DAT 记忆存储单元，可回溯仪表设定与测量值

• 通过TÜV SÜD认证的IEC 61508标准，适用于SIL2/SIL3功能安全等级过程压力监测（最小…最大…范围）

• 从测量薄膜到电子器件的全面功能监控

• 快速设置菜单可快速设置基本调试参数，菜单引导式操作，提供高级故障诊断功能

• 气密引线提供标准的第二道防线

• 可选安装阀组：并做打压测试

产品规格参数

测量原理：

绝压和表压

特点：

数字式变送器，带陶瓷传感器

模块化变送器

长期稳定性高

通过自诊断功能提升安全性

第二层过程安全栅

供电电压：

4...20mA HART

10.5...45V DC（非防爆）：

Ex ia：10.5...30V DC

PROFIBUS PA：

9...32 V DC（非防爆）

FOUNDATION Fieldbus：

9...32 V DC（非防爆）

参考测量精度：

标准型：0.05%；

铂金型：0.025%

长期稳定性：

0.05% URL /年

过程温度：

-20...150 °C

(-4...257 °F)

环境温度：

-40...85 °C

(-40...185 °F)

传感器：

100 mbar...40 bar

(1.5...600 psi)

表压/绝压

最小可标定量程：

25 mbar (3.63 psi)，绝压/表压

抗真空压力：

0 mbar abs.

最大量程比：

100:1

最大过压限定值：

60 bar (900 psi)

过程连接：

螺纹：

G1/2...G2、R1/2、MNPT1/2...MNPT2

法兰：

DN25...DN80、

ASME 1"...4"、

JIS 10K

卫生型过程连接：

Tri-Clamp卡箍

DIN11851

Varivent N

SMS

DRD

过程膜片的材质：

陶瓷

垫圈材质：

Viton、EPDM、Chemraz、Kalrez、NBR

填充液：

无，干式传感器

外壳材质：

铸铝、

AISI 316L

通信：

4...20mA HART

PROFIBUS PA

FOUNDATION Fieldbus

证书和认证：

ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI、EAC

设计认证：

EN10204-3.1

卫生型认证：

3A、EHEDG

船级认证：

GL/ ABS

饮用水认证：

NSF

特点：

诊断功能

替代产品：

PMC71B
