采用全焊接式膜片密封的数字式压力变送器，适用于气体、蒸汽和液体测量

应用领域

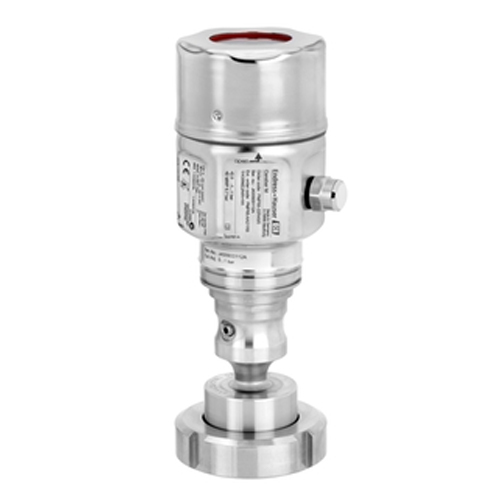

Cerabar PMP55数字式压力变送器采用金属膜片密封，主要用于过程工业和卫生行业，测量液体的压力、液位、体积和质量。PMP55专为高压和极端高温测量场合设计，最高工作温度可达400 °C(-94 ~ 750°F)。量程可调，快速设定功能节省成本和时间。符合IEC61508和IEC 61511标准，满足SIL2功能安全要求。

单腔室铝或不锈钢 (316L) 外壳

• 过程链接：螺纹，法兰或卫生型连接

• 温度范围： -70 至 +400°C (-94 至 +752°F)

• 压力范围：+400mbar 至 +400bar (+15 至 +6,000psi)

• 精度误差：±0.15%，"铂金版" ±0.075%

• 国际防爆保护认证，SIL，卫生型认证，船级认证

优势

• 大量、多种隔膜密封材料和过程连接

• 优良的重复性和长期稳定性

• 通过TÜV NORD认证的IEC 61508 2.0版本和 IEC 61511标准，适用于SIL2功能安全系统过程压力监测

• 简单安全的菜单引导式操作模式：可使用现场显示模块进行操作；或通过4 to 20 mA HART、PROFIBUS PA、 FOUNDATION Fieldbus通讯方式远程操作。

• 模块化设计，测量差压、静压和压力（Deltabar M - Deltapilot M - Cerabar M).如，可更换的显示模块和主电子模块。

• 无缝、独立的系统集成(HART/PA/FF)

• 全新TempC膜片，最小化温度的影响，恢复时间短

产品规格参数

测量原理：

绝压和表压

特点：

智能且可靠的压力变送器，带压阻式传感器、金属焊接式过程膜片和隔膜密封系统。

供电电压：

4...20 mA HART

11.5...45 VDC（非防爆）：

Ex ia：11.5...30 VDC

PROFIBUS PA：

9...32 VDC（非防爆）

FOUNDATION Fieldbus：

9...32 VDC（非防爆）

参考测量精度：

标准型：0.15%；

铂金型：0.075%

长期稳定性：

< 0.1% URL/年

0.2% URL/ 5年

0.25% URL/ 10年

过程温度：

-70…400 °C

(-94…752 °F)

环境温度：

-40...85 °C

(-40...185 °F)

传感器：

400 mbar...400 bar

(15...6000 psi)

表压/绝压

最小可标定量程：

20 mbar (2.9 psi) rel./ abs.

抗真空压力：

50 mbar (7.25psi) abs.

最大量程比：

20:1

最大过压限定值：

600bar (9000psi)

过程连接：

螺纹：

G1/2...G2、MNPT1/2...MNPT2

法兰：

DN25...DN100、

ASME 1"...4"、

JIS 10k

隔膜密封系统

卫生型过程连接：

Tri-Clamp卡箍

DIN11851

DIN11864-1

NEUMO

Varivent

SMS

DRD

通用接头

过程膜片的材质：

316L、AlloyC合金、

钽、PTFE、

铑>金

垫圈材质：

无，焊接膜片

填充液：

硅油、

惰性油、

植物油、

高温油、

低温油、

外壳材质：

铸铝、

AISI 316L

通信：

4...20 mA

4...20 mA HART

PROFIBUS PA

FOUNDATION Fieldbus

证书和认证：

ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI

安全认证：

SIL

设计认证：

EN10204-3.1

NACE MR0103

卫生型认证：

CoC ASME-BPE

3A、EHEDG

船级认证：

GL/ ABS/ LR/ BV/ DNV

特点：

TempC膜片

替代产品：

PMP51B
