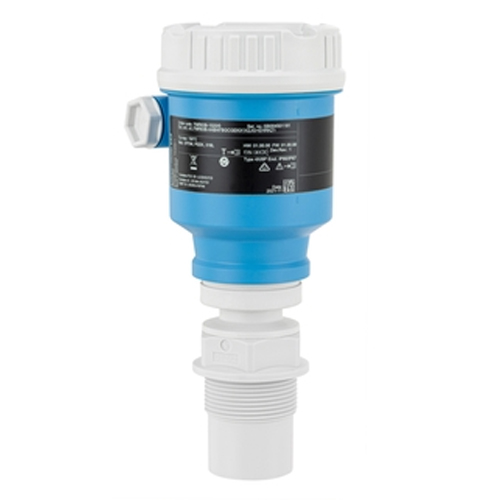

E+H Micropilot FMR60B — 80 GHz雷达液位计

Micropilot FMR60B — 80 GHz雷达液位计

产品详情

量身定制,操作更加便捷


应用领域

Micropilot FMR60B是新一代80 GHz雷达物位计的家族成员。在基本液体应用中连续进行非接触式液位测量,仪表带小尺寸过程连接。内置操作向导,引导用户轻松执行仪表的调试、功能安全及验证测试操作,操作非常便捷。采用Heartbeat Technology心跳技术,支持仪表在线自校验和自监测,及时识别异常工况,提升了过程安全性,提高了生产效率。

Micropilot FMR60B适用于自由空间的液位测量,最大量程为50米,对于有内部存在干扰装置的罐体有优秀的波束聚集效果。

  • 过程连接:螺纹或法兰

  • 过程温度:–40...+200°C (–40...+392°F)

  • 过程压力:–1...+20 bar (–14.5...+290 psi)

  • 最大量程:50 m (164 ft)

  • 测量精度:±1 mm (0.04 in)

  • W波段:80 GHz工作频率

  • 通过国际防爆认证、WHG防溢认证、SIL认证、船级认证,以及5点或10点工厂标定


优势

  • 人机界面直观明了,提供引导式仪表调试和验证向导,操作简单

  • 显示屏上显示推荐操作,帮助用户轻松排除故障

  • 引导式SIL锁定、验证测试和功能安全测试操作,降低了系统性错误发生风险

  • 安全设计理念,遵循IEC 61508标准研发

  • 采用Heartbeat Technology心跳技术,支持仪表在线自监测、自校验和自诊断,提高生产力


产品规格参数

测量原理:

雷达物位仪


特点/应用:

简单工况应用连续非接触式液位测量

液体、糊状介质、泥浆的连续非接触式液位测量

测量不受介质变化、温度波动、气相或蒸汽的影响

适合存在多个内部结构装置的容器


特点:

Heartbeat Technology心跳技术

SIL 2,符合IEC 61508标准

Bluetooth®蓝牙无线仪表调试

通过SmartBlue App操作和维护

HistoROM智能数据存储单元

RFID射频识别位号,轻松识别


电源/通信:

两线制(HART、PROFIBUS PA)

基于Ethernet-APL的PROFINET

Bluetooth®蓝牙无线技术


频率:

W波段(80 GHz)


测量精度:

±1 mm (0.04 in)


环境温度:

-40…+85°C (-40…+185°F)


过程温度:

-40…+200°C (-40…+392°F)


过程压力(绝压)/最大过压限定值:

真空...20 bar (290 psi)


主要接液部件:

PVDF、PTFE、PEEK


过程连接:

螺纹:G3/4"、G1 1/2";MNPT 3/4"、MNPT1 1/2"

法兰:UNI DN80...DN150

安装架


最大测量距离:

50 m (164 ft)


通信:

HART、PROFIBUS PA、

基于Ethernet-APL的PROFINET、

Bluetooth®蓝牙无线连接技术及App(选配)


证书和认证:

IEC Ex、ATEX、CSA C/US、EAC Ex、JPN Ex、KC Ex、

INMETRO Ex、NEPSI Ex、UK Ex


安全认证:

WHG防溢保护

SIL 2


设计认证:

EN10204 3.1材质证书

ASME B31.3一致性声明

AD2000

PMI测试

CRN认证


卫生型认证:

欧盟食品接触材料(EC)1935/2004

美国食品接触材料FDA CFR 21


船级认证:

ABS、LR、BV、RINA、DNV


选项:

显示屏

用户自定义设置

SmartBlue App,通过Bluetooth蓝牙无线调试和操作仪表

气密保护

过电压保护

PWIS除油脂清洗


应用限制:

过程温度<-40°C (-40°F) 或> 200°C (392°F) -> FMR62B

强腐蚀性介质 -> FMR62B

扰动液面、导波管和旁通管应用 -> FMR62B

严重泡沫液面和存在分界液面 -> FMP5x
