量身定制,智能安全
应用领域

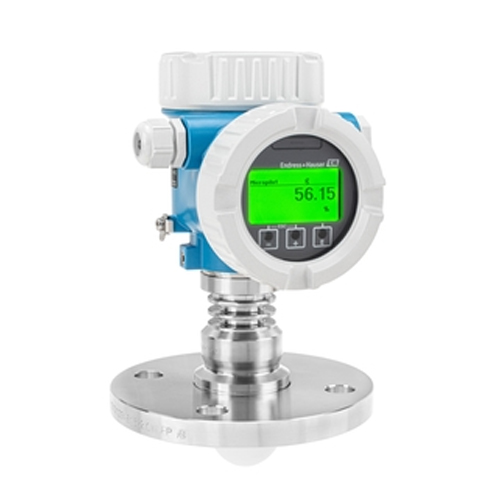

Micropilot FMR62B是新一代80 GHz雷达物位计的家族成员。在苛刻液体测量中连续进行非接触式液位测量, 满足高温、高压工况,以及困难介质的测量要求, 支持SIL锁定和功能安全测试,降低了系统性错误发生的风险。采用Heartbeat Technology心跳技术,支持仪表在线自校验和自监测,及时识别异常工况,提升了过程安全性,提高了生产效率。
Micropilot FMR62B适用于自由空间的液位测量,最大量程为80米,对于有内部存在干扰装置的罐体有优秀的波束聚集效果。
过程连接:法兰
过程温度:–196...+450°C (-320...+842°F)
过程压力: –1...+160 bar (-14.5...2320.6 psi)
最大量程:80 m (262.5 ft)
测量精度:±1 mm (0.04 in)
W波段:80 GHz工作频率
通过国际防爆认证、WHG防溢认证、SIL认证、船级认证,以及5点或10点工厂标定
优势
采用Heartbeat Technology心跳技术,支持仪表在线自监测、自校验和自诊断,提高生产力
安全设计理念,遵循IEC 61508标准研发,可直接安装在 SIL2 场合中使用;采用同构冗余架构,还可使用在 SIL3 场合中
导式SIL锁定、验证测试和功能安全测试操作,降低了系统性错误发生风险
人机界面直观明了,提供引导式仪表调试和验证向导,操作简单
显示屏上显示推荐操作,帮助用户轻松排除故障
产品规格参数
测量原理:
雷达物位仪
特点/应用:
复杂工况应用
腐蚀性液体的连续非接触式液位测量
适合存在多个内部结构装置的容器
特点:
Heartbeat Technology心跳技术
SIL 2/3,符合IEC 61508标准
Bluetooth®蓝牙无线仪表调试
通过SmartBlue App操作和维护
HistoROM智能数据存储单元
RFID射频识别位号,轻松识别
小波束角
电源/通信:
两线制(HART、PROFIBUS PA)
基于Ethernet-APL的PROFINET
Bluetooth®蓝牙无线技术
频率:
W波段(80 GHz)
测量精度:
±1 mm (0.04 in)
环境温度:
-40…+85°C (-40…+185°F)
过程温度:
-196…+450°C (-321…+842°F)
过程压力(绝压)/最大过压限定值:
真空...160 bar (2320 psi)
主要接液部件:
316L、PTFE(316L涂层法兰)
过程连接:
法兰:
DN50...150
ASME 2"...8"
最大测量距离:
80 m (262 ft)
通信:
HART、PROFIBUS PA、
基于Ethernet-APL的PROFINET、
Bluetooth®蓝牙无线连接技术及App(选配)
证书和认证:
IEC Ex、ATEX、CSA C/US、EAC Ex、JPN Ex、KC Ex、
INMETRO Ex、NEPSI Ex、UK Ex
安全认证:
WHG防溢保护
SIL 2/ SIL 3
设计认证:
EN10204 3.1材质证书
NACE MR0175 / ISO 15156
NACE MR0103 / ISO 17945
ASME B31.3一致性声明
cGMP合规声明
AD2000
PMI测试
CRN认证
氦气泄漏测试
液体渗透检测AD2000-HP5-3 (PT)
液体渗透检测ISO23277-1 (PT)
液体渗透检测ASME VIII-1 (PT)
焊接文档(符合ISO或ASME标准)
卫生型认证:
欧盟食品接触材料(EC)1935/2004
美国食品接触材料FDA CFR 21
船级认证:
ABS、LR、BV、RINA、DNV
选项:
显示屏
用户自定义设置
SmartBlue App,通过Bluetooth蓝牙无线调试和操作仪表
气密保护
过电压保护
PWIS除油脂清洗
应用限制:
强扰动液面和泡沫液面
长导波管(>12 m)和旁通管应用 -> FMR5x、FMP5x
