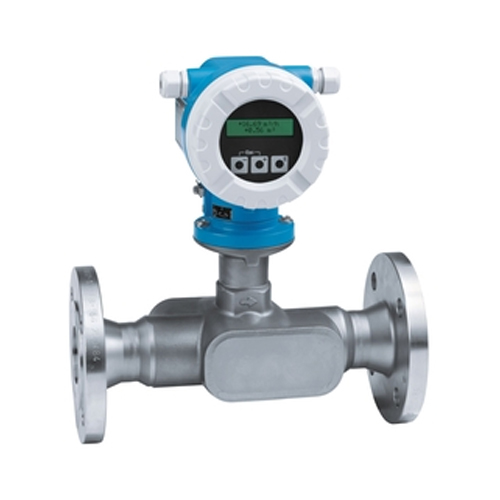

E+H Proline Prosonic Flow 92F 超声波流量计

Proline Prosonic Flow 92F 超声波流量计

产品详情

精确度高,回路供电,具有创新性的平行通道设计,可实现最短前直管段安装的测量。

Proline Prosonic Flow 92F - 化工、石化行业的理想之选


应用领域

Prosonic Flow F 是管道式传感器,具有牢固可靠的工业设计,是一款超声波流量计。与回路供电的 Prosonic Flow 92 变送器相结合,精度高、价格低,系统集成简便易行,是化工和石化行业的理想选择。

  • 测量原理的选择不受压力、密度、温度、电导率和粘度的限制

  • 管道式测量,适用于化工和石化行业中均匀导电液体和非导电液体测量

仪表特性

  • 完全符合 NACE MR0175 和MR0103标准

  • 公称直径:DN 25 ~ 300 (1 ~ 12")

  • 介质温度: –40 ~ 200 °C (–40 ~ 392 °F)

  • 一体式或分体式可选

  • 两行背光显示,按键操作

  • HART, PROFIBUS PA, FOUNDATION Fieldbus


优势

  • 具备针对加工行业的安全设计 - 获得多种国际防爆认证

  • 无压损 - 全通径设计

  • 过程透明度高 - 具备诊断功能

  • 安装简便,安装成本低 - 回路供电式变送器

  • 完全符合工业标准要求 - IEC/ATEX/FM/CSA/JPN/NEPSI

  • 供服务使用的自动数据恢复功能


产品规格参数

测量原理:

超声波流量测量


产品标题:

Higly accurate, loop-powered flowmeter with innovative parallel path design for minimum inlet runs.

Inline device for homogeneous conductive and non-conductive liquids in the chemical and petrochemical industry.


传感器特点:

Safe design for process industries – international hazardous area approvals. No additional pressure loss – full-bore design. Process transparency – diagnostic capability.

Full compliance according to NACE MR0175 and MR010. Nominal diameter: DN 25 to 300 (1 to 12"). Medium temperature: –40 to 200 °C (–40 to 392 °F).


变送器特点:

Easy installation and reduced installation costs – loop-powered transmitter. Fully industry compliant – IEC/ATEX/FM/CSA/JPN/NEPSI. Automatic recovery of data for servicing.

Device as compact or remote version. 2-line backlit display with push buttons. HART.


公称口径范围:

双通道型:DN 80...300 (3...12")

三通道型:DN25...50 (1...2")

四通道型:DN 80...300 (3...12")


接液部件材质:

传感器:

A351-CF3M(DN25...100)

1.4404/TP316/TP316L或A106 GrB(DN150...300)

超声波传感器:1.4404/316/316L

法兰:1.4404/316/316L or A105/1.0432


测量变量:

体积流量、质量流量计算值、声速、流速、信号强度


最大测量误差:

体积流量(标准):

- ±0.5 % o.r.,适用0.5...10 m/s (1.6...33 ft/s)

体积流量(可选):

- ±0.3 % o.r.,适用0.5...10 m/s (1.6...33 ft/s)


测量范围:

0.5...10 m/s (1.6...33 ft/s)


最大过程压力:

PN 40 / ASME Cl. 300 / JIS 20K


介质温度范围:

-40...+150 °C (-40...+302 °F)

可选:-40...+200 °C (-40...+392 °F)


环境温度范围:

-40...+60 °C (-40...+140 °F),一体式仪表

-40...+80 °C (-40...+176 °F),分体式传感器

-40...+60 °C (-40...+140 °F),分体式变送器


变送器外壳材质:

带铝合金AlSi10Mg涂层


防护等级:

IP67,type 4X

IP68 type 6P(分体式)


显示/操作:

两行背光显示,3个按键


输出:

1路4...20 mA HART

1路脉冲/频率/开关量输出(无源)


输入:

不适用


数字通信:

HART、Profibus PA、FOUNDATION Fieldbus


电源:

两线制回路供电


防爆认证:

ATEX

FM

CSA

TIIS


其他认证和证书:

3.1材料证书(接液部件),在认证标定装置上标定(符合ISO/IEC 17025标准)、CRN、AD2000、PED、EAC认证


产品安全性:

EAC认证


计量认证和证书:

在认证标定装置上标定(符合ISO/IEC 17025标准)


压力认证和证书:

CRN、PED、AD2000


材料证书:

3.1材料证书(接液部件)
