应用领域

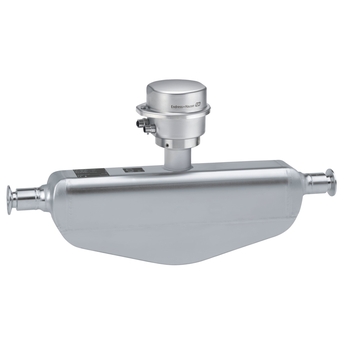

Promass P 100流量计可提供比弯管流量计更卓越的性能，以及比直管流量计更佳的排水能力。与现有的最小型变送器配套使用，Promass P 100流量计可用于测量最小流量，尤其适用于空间狭小的无菌环境，是系统集成商、撬装设备制造商以及其他设备制造商的首选。

• 科里奥利测量原理不受介质物理特性（例如粘度或密度）影响

• 适用于生命科学领域中的无菌环境测量。

设备特性

• ASME BPE、3-A和EHEDG认证，以及低铁素体

• 抛光测量管采用1.4435(316L)

• 可用CIP/SIP快速清洗

• 坚固的超紧凑型变送器外壳

• 高防护等级：IP69K

• 带现场显示

优势

• 最高过程质量 - 完全符合工业要求

• 减少过程测量点 - 多变量测量（流速、密度、温度）

• 节省安装空间 - 无需进出口直管段

• 精小型变送器 - 可测量最小流量

• 省时的现场操作，无需额外的软件与硬件 - 内置网络服务器

• 综合验证 - Heartbeat 技术

产品规格参数

测量原理

科里奥利质量流量

产品标题

Specialist for life sciences with an ultra-compact transmitter.

Dedicated to applications under sterile conditions in the life sciences industry.

传感器特点

Highest process quality – fully compliant to industry requirements. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in-/outlet run needs.

ASME BPE, 3‐A and EHEDG conform & low delta ferrite. Electropolished measuring tube in 1.4435 (316L). Fast recovery from CIP/SIP.

变送器特点

Space‐saving transmitter – full functionality on the smallest footprint. Time‐saving local operation without additional software and hardware – integrated web server. Integrated verification – Heartbeat Technology.

Robust, ultra-compact transmitter housing. Highest degree of protection: IP69. Local display available.

公称口径范围

DN 8...50 (⅜...2")

接液部件材质

测量管：1.4435 (316L)

连接部件：1.4435 (316L)、1.4404 (316/316L)

测量变量

质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度

最大测量误差

质量流量（液体）：±0.1 %

体积流量（液体）：±0.1 %

质量流量（气体）：±0.5 %

密度（液体）：±0.0005 g/cm³

测量范围

0...70 000 kg/h (0...2570 lb/min)

最大过程压力

PN 63，Cl. 300，40K

介质温度范围

标准：–50...+150 °C (–58...+302 °F)

可选：–50...+205 °C (–58...+401 °F)

环境温度范围

标准：–40...+60 °C (–40...+140 °F)

可选：–50...+60 °C (–58...+140 °F)

传感器外壳材质

1.4301 (304)，耐腐蚀

变送器外壳材质

一体式：铝合金AlSi10Mg涂层

一体式/超紧凑型一体式：1.4301 (304)

防护等级

标准：IP66/67，Type 4X

可选：IP69

显示/操作

四行背光显示（无现场操作）

通过网页服务器和调试软件设置

输出

4...20 mA HART（有源）

脉冲/频率/开关量输出（无源）

输入

无

数字通信

HART、Modbus RS485、EtherNet/IP、PROFIBUS DP、PROFINET

电源

20...30 VDC

防爆认证

ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC

产品安全性

CE认证、C-tick认证、EAC认证

计量认证和证书

在认证标定装置上执行标定（符合ISO/IEC 17025标准）

Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）

压力认证和证书

PED、CRN

材料证书

3.1材料证书

卫生型认证和证书

3-A、EHEDG、ASME BPE、ISPE
