应用领域

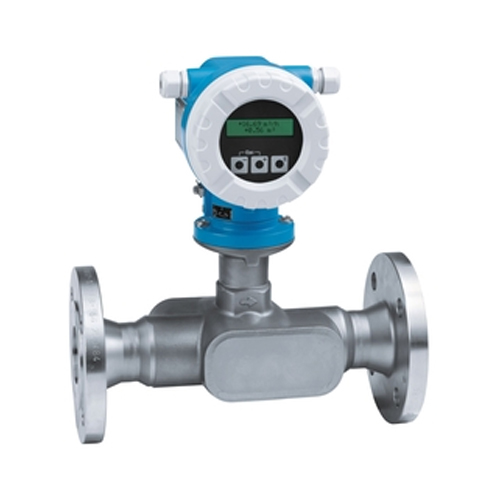

Prosonic Flow F 是管道式传感器，具有牢固可靠的工业设计，是一款超声波流量计。与回路供电的 Prosonic Flow 92 变送器相结合，精度高、价格低，系统集成简便易行，是化工和石化行业的理想选择。

测量原理的选择不受压力、密度、温度、电导率和粘度的限制

管道式测量，适用于化工和石化行业中均匀导电液体和非导电液体测量

仪表特性

完全符合 NACE MR0175 和MR0103标准

公称直径：DN 25 ~ 300 (1 ~ 12")

介质温度： –40 ~ 200 °C (–40 ~ 392 °F)

一体式或分体式可选

两行背光显示，按键操作

HART, PROFIBUS PA, FOUNDATION Fieldbus

优势

具备针对加工行业的安全设计 - 获得多种国际防爆认证

无压损 - 全通径设计

过程透明度高 - 具备诊断功能

安装简便，安装成本低 - 回路供电式变送器

完全符合工业标准要求 - IEC/ATEX/FM/CSA/JPN/NEPSI

供服务使用的自动数据恢复功能

产品规格参数

测量原理

超声波流量测量

产品标题

Higly accurate, loop-powered flowmeter with innovative parallel path design for minimum inlet runs.

Inline device for homogeneous conductive and non-conductive liquids in the chemical and petrochemical industry.

传感器特点

Safe design for process industries – international hazardous area approvals. No additional pressure loss – full-bore design. Process transparency – diagnostic capability.

Full compliance according to NACE MR0175 and MR010. Nominal diameter: DN 25 to 300 (1 to 12"). Medium temperature: –40 to 200 °C (–40 to 392 °F).

变送器特点

Easy installation and reduced installation costs – loop-powered transmitter. Fully industry compliant – IEC/ATEX/FM/CSA/JPN/NEPSI. Automatic recovery of data for servicing.

Device as compact or remote version. 2-line backlit display with push buttons. HART.

公称口径范围

双通道型：DN 80...300 (3...12")

三通道型：DN25...50 (1...2")

四通道型：DN 80...300 (3...12")

接液部件材质

传感器：

A351-CF3M（DN25...100）

1.4404/TP316/TP316L或A106 GrB（DN150...300）

超声波传感器：1.4404/316/316L

法兰：1.4404/316/316L or A105/1.0432

测量变量

体积流量、质量流量计算值、声速、流速、信号强度

最大测量误差

体积流量（标准）：

- ±0.5 % o.r.，适用0.5...10 m/s (1.6...33 ft/s)

体积流量（可选）：

- ±0.3 % o.r.，适用0.5...10 m/s (1.6...33 ft/s)

测量范围

0.5...10 m/s (1.6...33 ft/s)

最大过程压力

PN 40 / ASME Cl. 300 / JIS 20K

介质温度范围

-40...+150 °C (-40...+302 °F)

可选：-40...+200 °C (-40...+392 °F)

环境温度范围

-40...+60 °C (-40...+140 °F)，一体式仪表

-40...+80 °C (-40...+176 °F)，分体式传感器

-40...+60 °C (-40...+140 °F)，分体式变送器

变送器外壳材质

带铝合金AlSi10Mg涂层

防护等级

IP67，type 4X

IP68 type 6P（分体式）

显示/操作

两行背光显示，3个按键

输出

1路4...20 mA HART

1路脉冲/频率/开关量输出（无源）

输入

不适用

数字通信

HART、Profibus PA、FOUNDATION Fieldbus

电源

两线制回路供电

防爆认证

ATEX

FM

CSA

TIIS

其他认证和证书

3.1材料证书（接液部件），在认证标定装置上标定（符合ISO/IEC 17025标准）、CRN、AD2000、PED、EAC认证

产品安全性

EAC认证

计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）

压力认证和证书

CRN、PED、AD2000

材料证书

3.1材料证书（接液部件）
