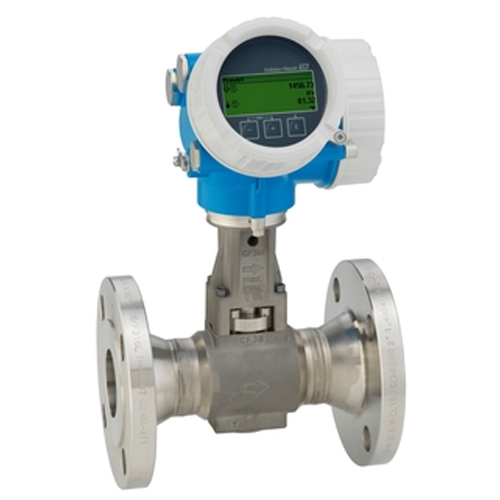

E+H Proline Prowirl F 200 涡街流量计

Proline Prowirl F 200 涡街流量计

产品详情

高测量精度的多功能流量计,配备湿蒸汽检测功能。

Proline Prowirl F 200:适用于公用事业


应用领域

Prowirl F多变量流量计能够在线进行湿蒸汽测量。其标定选项 PremiumCal 可确保在低流速气体、蒸汽和液体测量中的高测量精度和工厂可用性。Prowirl F 200是真正的两线制回路供电流量计,使用经济,且能够无缝集成至现有系统中。 在危险区中具有高操作安全性。Heartbeat Technology心跳技术始终确保过程安全。

  • 测量原理特别适用于湿蒸汽/饱和蒸汽/过热蒸汽、气体和液体(以及低温介质)测量

  • 应用广泛;专门针对蒸汽应用优化

仪表特点

  • 湿蒸汽测量的适用口径范围为DN 25...300 (1...12")

  • 压力传感器安装灵活

  • 采用符合压力测量要求的工业冷凝管设计

  • 显示单元配备数据传输功能

  • 双腔室外壳坚固耐用

  • 工厂安全性:通过多项国际认证(SIL,防爆)


优势

  • 便捷的能源管理:内置蒸汽和气体的温度及压力测量

  • 可靠、安全的测量技术 - 符合ISO 12764国际标准

  • 即使介质的雷诺数低至Re 10 000,流量计的测量精度仍保持不变:涡街流量计本体具有高线性度

  • 高长期稳定性:电容式传感器无漂移,坚固耐用

  • 接线方便:仪表配备独立接线腔,各种以太网选项

  • 操作安全:无需打开仪表

  • 带自校验功能:Heartbeat Technology心跳技术


产品规格参数

测量原理:

涡街


产品标题:

Versatile flowmeter with detection of wet steam conditions and best-in-class accuracy.

Easy energy management – integrated temperature and pressure measurement for steam and gases.

Suitable for a wide range of applications; optimized for steam applications.


传感器特点:

Space-saving engineering – inlet run compensation. Same accuracy down to Re 10 000 – most linear Vortex meter body. Long-term stability – robust drift-free capacitive sensor.

Wet steam capabilities for DN 25 to 300 (1 to 12"). Flexible positioning of pressure cell. Industrial siphon design for pressure measurement.


变送器特点:

Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.

Display module with data transfer function. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area).


公称口径范围:

DN 15...300 (½...12")


接液部件材质:

测量管:1.4408 (C3FM);CX2MW,类同Alloy C22 2.4602合金

DSC传感器:1.4435 (316/316L);UNS N06022,类同Alloy C22 2.4602合金

连接:1.4404 (F316/F316L),CX2MW,类同Alloy C22, 2.4602 1.4408 (CF3M)合金


测量变量:

体积流量、质量流量、校正体积流量、能量流、热流量差值、温度


最大测量误差:

体积流量(液体):±0.75 %

体积流量(蒸汽、气体):±1.00 %

质量流量(液体):±0.85%

质量流量(蒸汽、气体):±1.7 %


测量范围:

液体:0.16...2412 m³/h (0.09...1420 ft³/min)

取决于介质:水,1 bar (14.5 psi)绝压,20 °C (68° F)

蒸汽、气体:2...32 166 m³/h (1.18...18 932 ft³/min)

取决于介质:蒸汽,180 °C (356 °F),10 bar (145 psi)绝压;空气,25 °C (77 °F),4.4 bar (63.8 psi)绝压


最大过程压力:

PN 40、Cl. 300、20K


介质温度范围:

标准型:–40...+260 °C (–40...+500 °F)

高温/低温型(可选):–200...+400 °C (–328...+752 °F)

高温/低温型(特殊选型):–200...+450 °C (–328...+842 °F)


环境温度范围:

一体式(标准):–40...+80 °C (–40...+176 °F)

一体式(可选):–50...+80 °C (–58...+176 °F)

分体式(标准):–40...+85 °C (–40...+185 °F)

分体式(可选):–50...+85 °C (–58...+185 °F)


传感器外壳材质:

传感器接线盒:铝合金AlSi10Mg涂层;1.4408 (CF3M)


变送器外壳材质:

铝合金AlSi10Mg涂层:1.4404 (316L)


防护等级:

一体式仪表:IP66/67, type 4X

分体式传感器:IP66/67, type 4X

分体式变送器:IP66/67, type 4X


显示/操作:

四行背光显示,触摸键操作(外部操作)

通过现场显示屏和调试软件设置

提供分离型显示单元


输出:

4...20 mA HART(无源)

4...20 mA(无源)

脉冲/频率/开关量输出(无源)


输入:

4...20 mA电流输入(无源)


数字通信:

HART、PROFIBUS PA、FOUNDATION Fieldbus


电源:

12...35 VDC(4...20 mA HART,带/不带脉冲/频率/开关量输出)

12...30 VDC(4...20 mA HART,4...20 mA)

12...35 VDC(4...20 mA HART,脉冲/频率/开关量输出,4...20 mA输入)

9...32 VDC(PROFIBUS PA,脉冲/频率/开关量输出)


防爆认证:

ATEX、IECEx、cCSAus、TIIS


产品安全性:

CE认证、C-Tick认证


功能安全性:

功能安全遵循IEC 61508标准,允许在IEC 61511标准规定的安全应用中使用


计量认证和证书:

在认证标定装置上执行标定(符合ISO/IEC 17025标准)

Heartbeat Technology(心跳技术)符合ISO 9001:2008标准章节7.6 a的溯源校验要求(TÜV认证)


船级认证和证书:

ABS、LR、BV


压力认证和证书:

PED、CRN、AD 2000


材料证书:

3.1材料证书

NACE MR0175/MR0103、PMI(特殊选型)、焊接测试符合ISO 15614‐1标准,类同ASME IX(特殊选型)
