采用焊接式金属传感器的数字式压力变送器，适用于气体、蒸汽和液体测量

应用领域

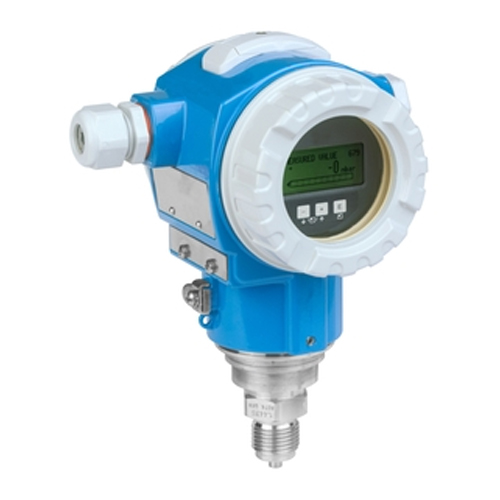

Cerabar PMP71数字压力测量变送器采用金属膜片，主要用于过程工业，可测量液体和气体的压力、液位、体积和质量。PMP71专为高压测量场合设计，最高工作压力可达700ba。带快速设定功能，量程可调。设计符合IEC61508标准，满足SIL2/3功能安全要求。提供MID计量认证证书，适可用于计量交接。

双腔室铝或不锈钢 (316L) 外壳

• 过程链接：螺纹，法兰

• 温度范围：-40 至 +125°C (-40 至 +257°F)

• 压力范围：+100mbar 至 +700bar (+1.5至 +10.500psi)

• 精度误差：±0.05%, "铂金型" ±0.025%

• 国际防爆保护认证, WHG溢出防护, 卫生型认证, 海级认证, SIL

优势

• 即使在过程温度变化的工况下，仍能进行精确的测量

• HistoROM®/M-DAT 记忆存储单元，可回溯仪表设定与测量值

• 通过TÜV SÜD认证的IEC 61508标准，适用于SIL2/SIL3功能安全过程监测(最大…最小…范围)

• 从测量薄膜到电子元件，提供过载保护和功能监测

• 快速设置菜单可快速设置基本调试参数，菜单引导式操作，提供高级故障诊断功能

• 可选安装阀组：并做打压测试

• 无缝、独立的系统集成(HART/PA/FF)

产品规格参数

测量原理：

绝压和表压

特点：

数字式变送器，带压阻硅传感器和焊接金属膜片

高长期稳定性

通过自诊断功能提高安全性 第二层过程安全栅

供电电压：

4...20mA HART

10.5...45V DC（非防爆）：

Ex ia：10.5...30V DC

PROFIBUS PA：

9...32 V DC（非防爆）

FOUNDATION Fieldbus：

9...32 V DC（非防爆）

参考测量精度：

标准型：0.05%；

铂金型：0.025%

长期稳定性：

0.05% URL /年

过程温度：

-40...125 °C

(-40...257 °F)

环境温度：

-40...85 °C

(-40...185 °F)

传感器：

100 mbar...700 bar

(1.5...10.500 psi)

表压/绝压

最小可标定量程：

5 mbar (0.075 psi)

抗真空压力：

10 mbar (1.45 psi)

最大量程比：

100:1

最大过压限定值：

1050 bar (15.750 psi)

过程连接：

螺纹：

G1/2...G2、R1/2、MNPT1/2...MNPT2、R1/2

法兰：

DN25...80、

ASME 1"...4"、

JIS 10K...20K

过程膜片的材质：

316L、AlloyC合金、

铑>金

垫圈材质：

无，焊接传感器

填充液：

硅油、

惰性油

外壳材质：

铸铝、

AISI 316L

通信：

4...20 mA HART

1...5V DC，低功率

PROFIBUS PA

FOUNDATION Fieldbus

证书和认证：

ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI、EAC

安全认证：

溢出保护WHG

SIL

设计认证：

EN10204-3.1

NACE MR0175

船级认证：

GL/ABS

饮用水认证：

NSF

特点：

诊断功能

替代产品：

PMP71B
