应用领域

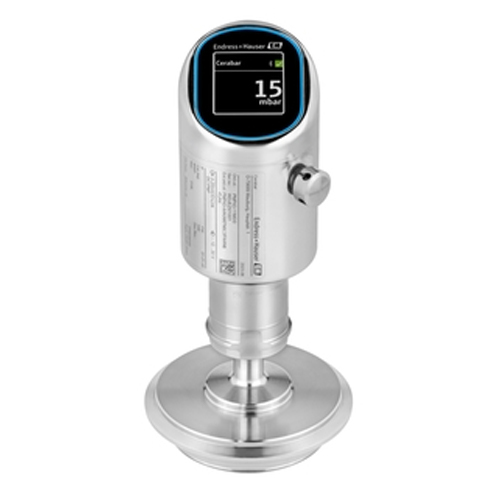

Cerabar PMP43压力变送器是Compact Line产品组合的成员之一。产品组合专为卫生应用开发，结构紧凑，性能卓越。测量技术成熟，适用于液体和气体的绝压和表压监测。得益于紧凑型传感器设计和小尺寸过程连接，方便用户灵活进行功能扩展，在狭小空间内安装使用仪表。

Cerabar PMP43压力变送器安装在管路、过程容器和储罐上进行压力监测和液位测量。

Cerabar PMP43压力变送器在卫生应用场合中广泛使用：

• 工艺管路的压力监测

• 过程罐或带压容器的静压液位测量

• 小体积设备橇和装置的压力监测

优势

• 自带引导式仪表设置和操作向导，触控式显示屏直观明了，操作非常便捷

• 通过完整性配置提高了过程和产品安全性 —— 总和校验算法（CRC）保证安全参数稳定不变

• 采用Heartbeat Technology心跳技术，无需中断生产过程即可按需执行仪表自校验，过程可溯源，提供完整归档记录，不间断监测过程或引压管堵塞，助力工厂提高生产力

• 360度无死角卫生设计，IP69防护等级，确保高效清洗，避免污染

• 通过卫生型认证，带过程归档记录，确保材料合规且可溯源

规格参数

测量原理：

绝压和表压

特点：

Pressure transmitter with metal membrane

for accurate measurement in liquids or gases.

Designed for hygienic applications.

Available with diaphragm seals.

供电电压：

4...20mA HART

11,5...45V DC (Non Ex):

Ex ia: 11,5...30V DC

参考测量精度：

Standard 0.1%

Platinum 0.075%

长期稳定性：

0.1% of URL/year

0.2% of URL/ 5 years

0.25% of URL/ 10 years

过程温度：

-40°C...+130°C(-40°F...+266°F)

-20°C...+200°C(-4°F...+392°F)

环境温度：

-40°C...+85°C

(-40°F...+185°F)

传感器：

400 mbar...100 bar

(6 psi...1450 psi)

最小可标定量程：

20 mbar (0.3 psi)

抗真空压力：

50 mbar (0.725 psi)

最大量程比：

20:1

过程连接：

Thread:

G1/2...G2, R1/2,

MNPT3/4...MNPT2,FNPT1/2

Flange:

DN25...DN80,

NPS 1"...3"

卫生型过程连接：

Tri-Clamp

DIN11851

DIN11864-1

NEUMO

Varivent

SMS

DRD

Universal adapter

过程膜片的材质：

316L

垫圈材质：

None, diaphragm welded

外壳材质：

316L hygiene

通信：

4...20 mA

4...20 mA HART

4...20 mA IO-Link

证书和认证：

ATEX, FM, CSA, CSA C/US, IECEx,

INMETRO, NEPSI, UK Ex

设计认证：

EN10204-3.1

NACE MR0175

卫生型认证：

CoC ASME-BPE

3A

EHEDG

饮用水认证：

NSF/ANSI 61

ACS

KTW
