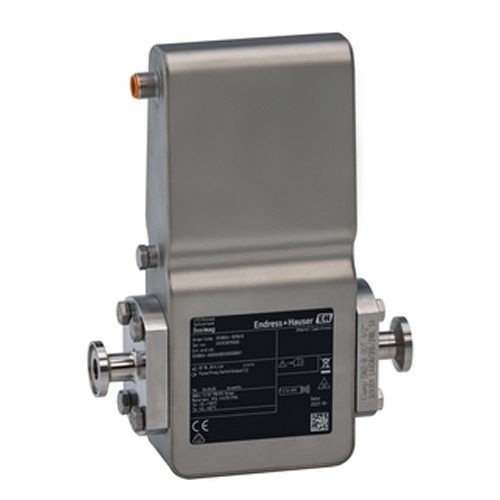

E+H Dosimag电磁流量计

Dosimag电磁流量计

产品详情

流量计采用卫生型设计,具有高测量重复性,搭配整体焊接型一体式变送器使用


应用领域

Dosimag电磁流量计专用于食品与饮料、生命科学行业中有严格要求的导电性液体的灌装和定量进料应用。Dosimag可以安装在狭小受限空间内使用,是系统集成商、橇装设备制造商和设备制造商的理想选择。Dosimag直接测量体积流量。支持双向流量测量,不受压力、密度、温度和粘度的影响。

传感器小巧紧凑,坚固耐用,三种电子部件供用户灵活选择:

  • 脉冲/频率/状态输出型,适合高性价比的灌装应用

  • 支持IO-Link通讯的智能脉冲输出型,连续数字通信,方便调试和归档记录,提供实时过程信息,优化灌装过程条件,支持预测性维护

  • 带批处理功能的型号,通过Modbus RTU通讯进行动态体积修正,支持高级灌装控制


优势

  • 性能优秀稳定 —— 在短灌装周期内进行高精度、高重复性测量

  • 支持IO-Link通讯,实时进行数字通信,仪表调试更轻松,保证数据始终可用

  • 紧凑小巧,优化机器装置的占地面积

  • 自带批处理功能 —— 流量计解决了灌装管理难题

  • 自动恢复数据,方便维护操作

  • 符合全球行业标准 - EHEDG、3-A、FCM、cGMP

  • 耐受SIP和CIP工艺


产品规格参数

测量原理:

电磁


产品标题:

Flowmeter with hygienic design, highest repeatability and an ultra-compact sensor.

For demanding dosing and filling applications.


传感器特点:

High process safety – high measuring accuracy and repeatability in shortest filling time. Energy‐saving flow measurement – no pressure loss due to cross section constriction. Maintenance‐free – no moving parts.

Wetted materials CIP, SIP cleanable. Nominal diameter: DN 4 to 25 (¹⁄₈ to 1"). Measuring device conform to FDA.


变送器特点:

Versatile and time-saving wiring – plug connector. Industry-optimized – ultra-compact design. For hygienic requirements – stainless steel housing.

Pulse/frequency/switch output, Modbus RS485. Custody transfer approvals (MID, NTEP). Excellent, easily cleanable transmitter.


公称口径范围:

DN 4 (⁵⁄₃₂")、8 (⁵⁄₁₆")、15 (½")、25 (1")


接液部件材质:

内衬:PFA

电极:1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、


测量变量:

体积流量


最大测量误差:

±0.25 % o.r. ± 1...4 m/s (3.3...13 ft/s)

±0.5 % o.r. ± 1 mm/s (0.04 in/s)

±5 % o.r.


测量范围:

0.14...1.66 l/s (0.035...0.44 gal/s)


最大过程压力:

PN 16


介质温度范围:

EPDM密封圈:–20...+130 °C (–4...+266 °F)

硅密封圈:-20...+130 °C (–4...+266 °F)

Viton密封圈:0...+150 °C (+32...+302 °F)


环境温度范围:

–40...+60 °C (–40...+140 °F)


传感器外壳材质:

1.4308 (304)


变送器外壳材质:

1.4308 (304)


防护等级:

IP66/67,Type 4X


显示/操作:

无现场操作

可以通过调试软件设置


输出:

脉冲/频率/开关量输出(无源)


输入:


数字通信:

Modbus RS485


电源:

20...30 VDC


防爆认证:

ATEX、IECEx、cCSAus


产品安全性:

CE


计量认证和证书:

在认证标定装置上标定(符合ISO/IEC 17025标准)


材料证书:

3.1材料证书


卫生型认证和证书:

卫生认证:3-A、EHEDG;密封圈:符合FDA认证(EPDM除外)
