用于液体可靠简便监测的流量计

应用领域

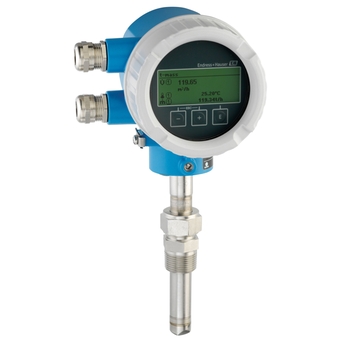

t-mass T 150是第一个Endress+Hauser用于液体测量的热式质量流量计，t-mass T 150主要应用在水中的测量，当流量计独立的测量一种液体的电导率时，也可以用在各种导电性和非导电性液体的监测和趋势监测。用户特定的实质可以保存在显示器，也可以通过显示器从一台设备传递到另一台设备。

• 该测量原理具有高可操作测量范围，能直接测量质量流量

• 专业测量导电和非导电液体流量

仪表特性

• 插入型适用于公称管径为 DN 40 ~ 1000 (1 1/2 ~ 40")的管道

• 标准型传感器或卫生型传感器

• 耐SIP清洗，温度可达130 °C (266 °F)

• 一体化型带 DC 24 V 电源供电

• 4-20 mA HART, 脉冲/频率/开关量输出

• 紧凑和坚固的变送器

优势

• 专用于监测导电性和非导电性的液体

• 高过程安全性：内置温度补偿，高重复性和线性度

• 经济型测量：安装简便，压损可以忽略不计，免维护

• 可靠流量趋势：多变量测量

• 快速有效调试：引导式操作菜单

• 高工厂适应性：自诊断和错误监测

• 自动数据恢复，便于维护

产品规格参数

测量原理

热式

产品标题

用于液体可靠简便监控的流量计。专用于监测导电性和非导电性液体。

传感器特点

高过程安全性：内置温度补偿，具有高重复性和高线性度。经济型测量：安装简便，压损可忽略不计且免维护。可靠的流量趋势：多变量测量。插入式仪表的公称口径为DN 40...1000 (1½...40")。提供标准型或卫生型传感器。

变送器特点

调试快速高效：引导式操作菜单。高设备稳定性：具有自诊断和错误监控功能。自动恢复数据，用于服务。一体式仪表由24 VDC电源供电。4...20 mA HART，脉冲/频率/开关量输出。

公称口径范围

DN 40...1000 (1½...40")

接液部件材质

传感器：1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金

插入管：1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金

连接部件：

‐ 紧固套管：1.4404 (316L)、Alloy C22 2.4602 (UNS N06022)合金

‐ 螺孔：1.4404 (316L)、Alloy C22 2.4602 (UNS N06022)合金

‐ 密封线丝：PEEK 450G、1.4404 (316L)、Alloy C22 2.4602 (UNS N06022)合金

‐ 卡箍：DN40 DIN 11851、DN50 DIN 11851、DN40 DIN 11864‐1A、DN50 DIN 11864‐1A；1.4404 (316L)

测量变量

质量流量、校正体积流量、温度

最大测量误差

流量：±5 % o.f.s.

测量范围

226...14 100 000 l/h (60...3 730 000 gal/h)

（在参考操作条件下）

最大过程压力

PN 40

介质温度范围

–20...+100 °C (–4...+212 °F)

环境温度范围

–40...+60 °C (–40...+140 °F)

变送器外壳材质

铝合金AlSi10Mg涂层

防护等级

IP66/67，Type 4X

显示/操作

四行显示，按键操作

通过现场显示单元和调试软件设置

输出

4...20 mA HART（有源）

脉冲/频率/开关量输出（无源）

输入

状态输入

数字通信

HART

电源

18...30 VDC

防爆认证

ATEX、IECEx、cCSAus

其他认证和证书

3.1 material, calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

Hygienic approvals: EHEDG, 3-A

计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR

压力认证和证书

CRN

材料证书

3.1材料证书

卫生型认证和证书

卫生型认证：EHEDG；3A
